製品情報(丸型ジャバラ)

ジャバラメーカーです。日本全国対応!ジャバラ製造の事ならお任せ下さい!

ジャバラ製造・蛇腹設計・ジャバラメーカーとして全国対応!ジャバラの事なら

信頼と実績の当社にお任せ下さい!

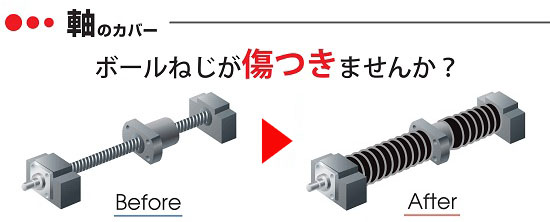

高精度のボールねじ、粉塵や切りくずが飛んできて傷ついてしまうのが
丸型ジャバラを取り付けることで高精度を保ち、寿命を長く保てます。

丸型ジャバラ(丸型蛇腹製造)



蛇腹(ジャバラ) 丸型ジャバラ ジャバラ製造 蛇腹制作 じゃばらの事ならTLK

蛇腹(ジャバラ) 丸型チャック割ジャバラ ジャバラ製造 蛇腹制作 じゃばらの事ならTLK



ボールネジ、ロッド軸を保護するのが丸型ジャバラです。とくにボール
ネジの防塵には欠かすことが出来ません。
※このタイプは廉価で、取り付けも非常に簡単なジャバラです。



丸型ジャバラでは安価で標準的なタイプ。材質指定も出来ます。筒状にした生地の中にリングを入れてジャバラにします。

Min(最小縮み)が良く縮みます。

芯材が無くドーナツ型の生地を高周波溶着して製作するジャバラです。

ゴム成型のジャバラです。

防水性・気密性に優れています。

縫製で山谷を形成するジャバラです。リング入りタイプのジャバラよりMin(最小縮み)が良いです。
芯材のリングを縫製するタイプのジャバラです。リングの脱落がありません。
リング入りタイプのリング径を「大・小・大・小」と交互にする事により縮みの性能を良くするジャバラです。

リング縫いタイプのリングをカットしチャックを付ける事でジャバラを開放出来るようにしています。

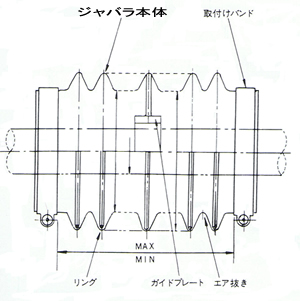

・取り付けバンド式ジャバラ

取付バンド付蛇腹


・フランジ型ジャバラ

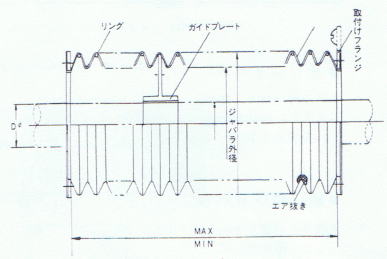

丸型ジャバラ フランジ型 丸型蛇腹 ジャバラ 角型蛇腹 角型ジャバラ 愛知・岐阜・三重

※取り付けフランジジャバラは図の点線部分で示すようにジャバラ外径より大きい方がボルトの頭がジャバラに当たらないですみます。
※ボールネジに使用の場合は、1又は2ランク外径の大きいジャバラをおすすめします。
例えばネジ径28をご注文の場合、ジャバラ外径は68ですが、85もしくは100のほうが性能が上がります。


・縫い型ジャバラ

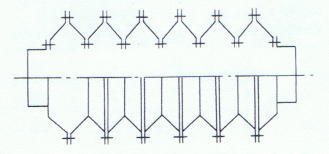

丸型蛇腹 丸型ジャバラ 縫い型 ジャバラ 名古屋 愛知 岐阜 三重
※縫い型蛇腹は他の方式・型に比べて縮みを小さくとれるのが特徴のジャバラです。






丸型ジャバラ寸法表(ナイロンターポリン)



ネジ径・軸径
ジャバラ外径
倍率MAX/MIN
18
55
5
20・25
59
5・5
28
68
6
36
85
6
40・45
100
6・2
40・45
107
6・5
50
120
6・5
55
130
7
63
150
7
