製品情報
ジャバラ製造・蛇腹設計・ジャバラメーカーとして全国対応!ジャバラの事ならお任せ!

金属製ジャバラ(金属製蛇腹)

・スチールカバー

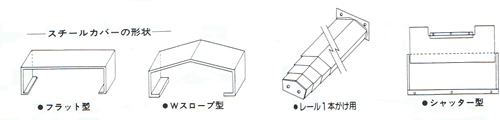

蛇腹(ジャバラ)・・・スチールカバー
布製ジャバラでは耐えられない高熱、大量の切り粉、などを防ぐことに、高い効果を発揮します。

金属製ジャバラ 金属製蛇腹 スチールカバー 布製カバー

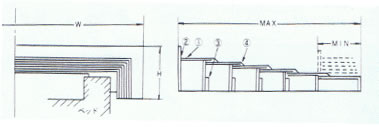

品番
名前
材質
@
本体
SUS・SS
A
取付板
SUS・SS
B
スライドシュー
BS・樹脂
C
ワイパー
ゴム・BS
ご注文の際は、使用目的、材質、使用条件ほかご希望に応じて製作いたしますのでご相談ください。





・巻取りカバー

金属製ジャバラ 金属製蛇腹 スチールカバー 巻き取りカバー

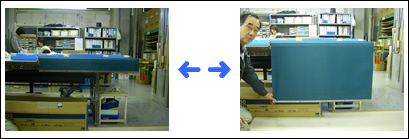

  巻き取りカバー制作例byT・L・K

    ※巻き取りカバーが出来るまで<詳細はクリック!>



・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

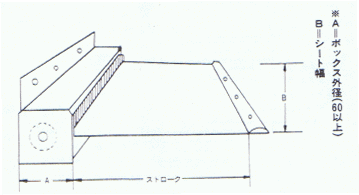

ジャバラ(蛇腹)の中でも巻取りカバーは小さなスペースで大きなストロークが取れます。

A:ボックス外径(60以上)
B:シート幅


シート材質
布入りゴム=廉価で最も多く使用されます。
フッ素樹脂グラス=耐薬品に適します。。耐熱200度にも耐えます。
ステンレス板=熱・薬品に強いのが特徴です。ただし使用回数が多いとひび割れの危険があります。

(厚さ0.1−0.2)
その他=用途・使用条件にあわせて、材質を変える事が出来ます。

ジャバラ・蛇腹の事ならTLK!見積無料です 丸型ジャバラ 角型ジャバラ テレスコカバー

<蛇腹制作用図面一覧>
丸ジャバラホースバンドフランジ仕様 丸ジャバラホースバンド止め
丸ジャバラ取付フランジ型 コの字型折りジャバラ(1)
コの字型折りジャバラ(2) 平ジャバラ(一般タイプ)
巻き取りカバー カバー有り(1) 巻き取りカバー BOX型(2)
巻き取りカバー カバー無し(3) ロールシート(シングル)
ロールシート(ダブル) キャスター付ハンドリフト用ジャバラ
テーブルリフター(固定式)4面ジャバラ テーブルリフター(固定式)3面ジャバラ

蛇腹(ジャバラ)の事なら何でもお気軽にお問い合わせくださいませ。
